Come vengono impiegati i prodotti Kampmann in diverse condizioni climatiche
“Il clima su misura per me”: questo è lo slogan che si è imposto a livello internazionale in tutte le zone climatiche e che accompagna i diversi campi d’impiego di Kampmann. Infatti, gli apparecchi Kampmann garantiscono il migliore clima di benessere al mondo. Che faccia molto caldo come nel deserto o molto freddo come in Siberia, i nostri prodotti sono stati concepiti per l’impiego nelle più svariate condizioni climatiche.
Nel seguente articolo vi guideremo per un breve viaggio in due Paesi di zone climatiche differenti, in cui otteniamo lo stesso risultato con lo stesso apparecchio: una temperatura ambiente perfetta. Faremo tappa sulle coste di Barcellona per dare un’occhiata al lussuoso grattacielo Antares e dopo un viaggio di 5.500 km raggiungeremo Ekaterinburg in Russia, sede centrale di Russian Copper Company. I due progetti Kampmann hanno un aspetto in comune: i convettori a pavimento Katherm HK. Vi descriveremo i necessari requisiti di pianificazione e i vari approcci adottati.

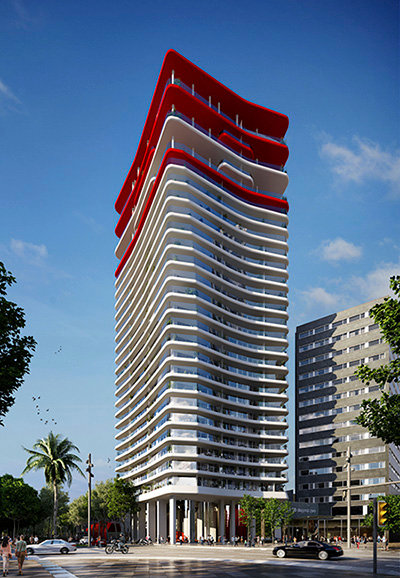

Antares, Barcellona
Iniziamo con Antares, un grattacielo che si trova nei pressi dell’Avenida Diagonal, quartiere di Barcellona affacciato sul Mar Mediterraneo. Questo spettacolare edificio di lusso è stato disegnato dall’architetta di fama mondiale Odile Decq (Studio Odile Decq), che ne ha curato anche l’arredamento interno.
L’immobile è stato voluto da Shaftesbury Asset Management Group, rinomata società europea di investimenti immobiliari e gestione di fondi e risparmi. Anche se a Barcellona non abbiamo proprio a che fare con il caldo del deserto, a volte le temperature possono raggiungere valori molto elevati.
L’edificio, il cui scheletro esisteva già a pezzi, vanta ora un’altezza totale di 100 metri distribuiti su 26 piani. Sono in vendita 88 locali, appartamenti da una, due, tre o quattro camere, appartamenti su due piani e attici, con superfici da 98 a 386 m2 e terrazze private da 16 a 160 m2.
La mano dell’architetta Odile Decq è riconoscibile in tutti gli aspetti di Antares. Ha disegnato lei le terrazze curve che rendono Antares inconfondibile e anche la forma dell’ingresso è farina del suo sacco.
Antares, Barcellona

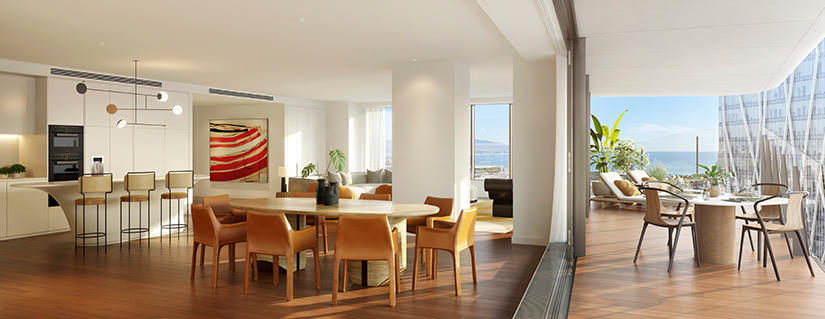

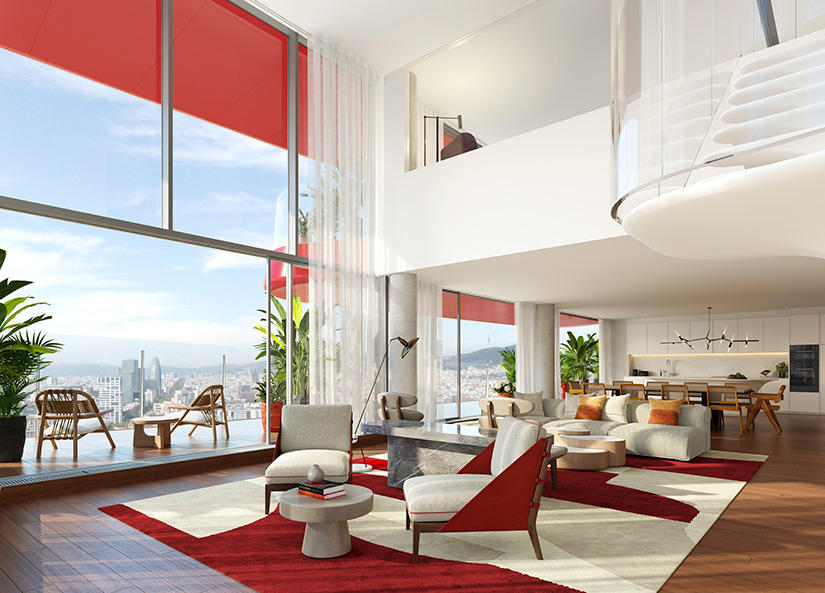

E non possiamo dimenticare i particolarissimi interni di soggiorni, camere da letto, cucine e bagni. Tutti gli appartamenti dispongono di finestre a giorno e ampie terrazze con vista panoramica sul Mediterraneo, la capitale catalana e le montagne circostanti.

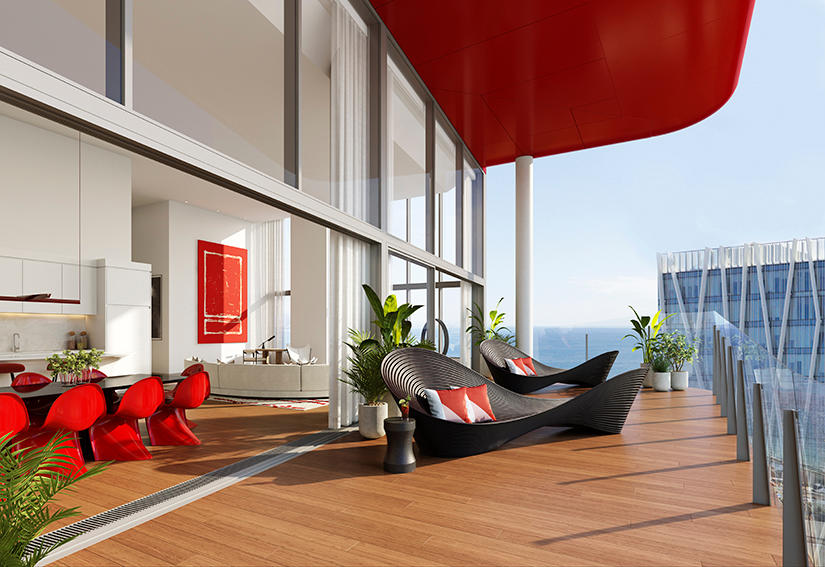

I convettori a pavimento di Kampmann garantiscono una vista fenomenale

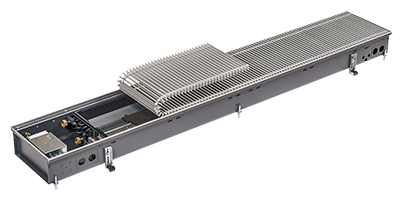

Katherm HK
E qui entra in gioco Kampmann. A rendere lussuosi e visionari gli appartamenti di Antares contribuisce anche un sistema di climatizzazione appositamente congegnato, che soddisfa appieno le esigenze estetiche e tiene conto delle particolarità architettoniche dell’edificio. Porte-finestre e vetrate panoramiche non dovevano essere rovinate da termosifoni e simili. Da subito si è scelto di affidarsi ai convettori a pavimento di Kampmann.
I convettori Kampmann sono stati integrati nel pavimento o nel doppio pavimento e dispongono delle funzioni caldo, freddo o ventilazione. Ad Antares sono stati integrati 540 convettori a pavimento Katherm HK (con larghezza costruttiva di 320 mm) in tutti gli appartamenti, che ora scaldano o raffreddano i locali a seconda delle necessità.
Antares, Barcellona

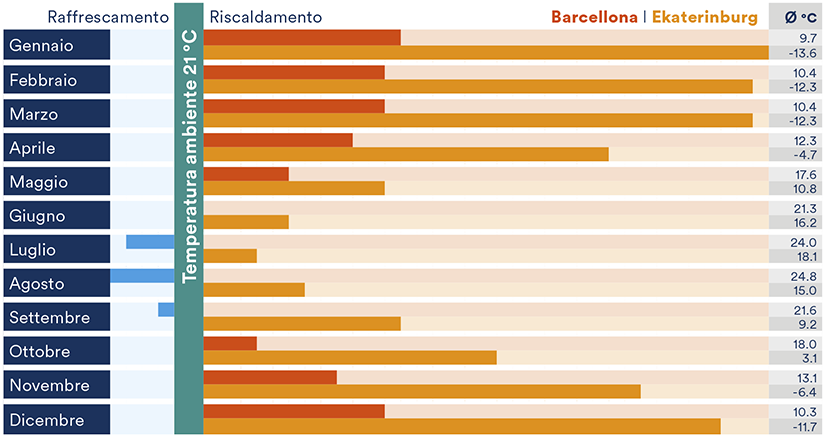

Osservando i picchi di temperatura massimi e minimi nel corso dell’anno, si nota che proprio in estate sono necessari elevati carichi di raffreddamento, poiché anche le vetrate ben isolate consentono l’ingresso di aria calda in estate. Tuttavia, anche ad Antares serve il calore d’inverno per far fronte a temperature più moderate.
Katherm HK si adatta all’architettura dell’edificio
In progetti come quello di Barcellona è necessaria un’elevata dose di flessibilità di allestimento dello spazio. Sulla base della struttura sottostante, i convettori a pavimento sono stati montati come esecuzione speciale con una copertura lato ambiente a livelli. Inoltre, sono stati utilizzati canali vuoti per l’inserimento di un nastro senza interruzioni. In totale sono stati montati oltre 1.300 metri di canali a pavimento continui con tagli obliqui e guide delle colonne. Per le griglie avvolgibili, l’architetta Odile Decq ha scelto l’alluminio bronzo anodizzato. Kampmann pensa soprattutto alle opere successive: al bordo del telaio lato ambiente è stato conferito un “profilo a U”, in modo da consentire al costruttore dei pavimenti di inserire al di sotto i pannelli di legno e fissarli al canale.
Per poter fornire convettori a pavimento adatti a ciascun ambiente, è di fondamentale importanza prendere le misure in modo preciso. I convettori a pavimento Katherm possono essere prodotti per tutte le geometrie con tagli obliqui. Neanche le varianti curve o le esecuzioni con spazi fra le colonne o smussi rappresentano un problema.
Per lo sviluppo e la costruzione di Katherm HK occorre fare attenzione a una sistemazione e a una posa corrette. Una volta soddisfatti questi criteri e soprattutto raggiunta la stessa temperatura ambientale, le correnti d’aria non hanno alcuna chance e i convettori a pavimento possono fare il loro lavoro: conferire il giusto comfort termico a tutti gli ambienti.
Convettore a pavimento silenzioso e a risparmio energetico
Un ulteriore vantaggio di Katherm HK è l’efficientissimo ventilatore a flusso trasversale EC, in grado di funzionare in modalità risparmio energetico grazie alla riduzione della potenza assorbita. È a regolazione continua e presenta bassi valori di rumorosità. Inoltre, il canale è così ben integrato nella propria struttura da facilitarne la manutenzione e la pulizia secondo le disposizioni della direttiva in materia d'igiene VDI 6022.
Scoprite qui le nostre numerose varianti di convettori a pavimento che garantiscono un clima di benessere personalizzato.
Appartamenti di lusso e ristorante con clima di benessere
Tutti gli appartamenti di Antares rientrano nel segmento del lusso e hanno un valore minimo di 850.000 €. Questo prezzo non stupisce se si guardano i confort aggiuntivi di Antares: un’area da 1.000 m² con centro termale e benessere dotato di spazi verdi, una piscina coperta, una sala cinema, un giardino con campo da paddle, una terrazza a cielo aperto, una piscina a cascata sul tetto e infine il ristorante Grand Café Rouge al piano terra.
Antares, Barcellona
Proprio di questo ristorante vorremmo fare una menzione speciale. Innanzitutto, si contraddistingue per la facciata curva di vetro alta 9 metri. I costruttori Kampmann hanno fatto anche qui un gran lavoro, sviluppando ca. 40 metri continui di Katherm HK (con larghezza costruttiva 290 mm) in esecuzione curva. Sono stati inseriti lungo tutta la facciata in vetro e integrati perfettamente nella struttura dell’edificio. All’interno del ristorante le unità non sono state realizzate a livelli, bensì inserite come di consueto nel pavimento.
Temperature fino a -30 °C a Ekaterinburg
Come promesso, ora vi portiamo da Barcellona a Ekaterinburg, città da un milione di abitanti sugli Urali, in Russia. La nostra meta è la sede di una delle principali aziende dell’industria del rame, la Russian Copper Company (RCC).

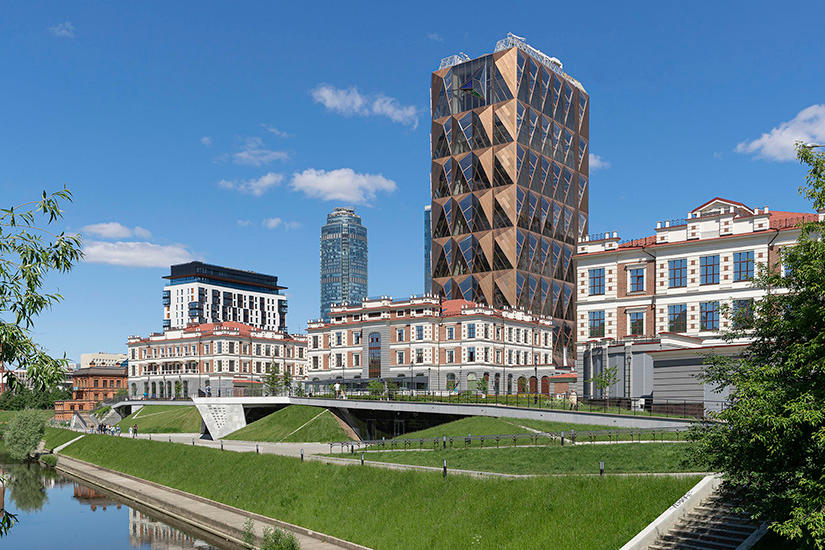

Russian Copper Company, Ekaterinburg I Foto : Oleg Kovalyuk
Il disegno dell’edificio è stato realizzato dai celeberrimi architetti britannici Foster + Partners, noti in tutto il mondo fra l’altro per la cupola del Parlamento di Berlino o “The Gherkin” a Londra. Per l’architetto Norman Foster si tratta del primo edificio realizzato in Russia.
Nella regione attorno a Ekaterinburg viene estratto il rame già dai primi anni del XVIII secolo. Il clima degli Urali è caratterizzato da estati brevi e calde e inverni lunghi e freddi con temperature fino a -30 °C, le condizioni tipiche del cosiddetto clima continentale. L’escursione termica annuale supera abbondantemente i 25 °C e le precipitazioni raggiungono i 750 mm, quindi l’umidità è onnipresente.

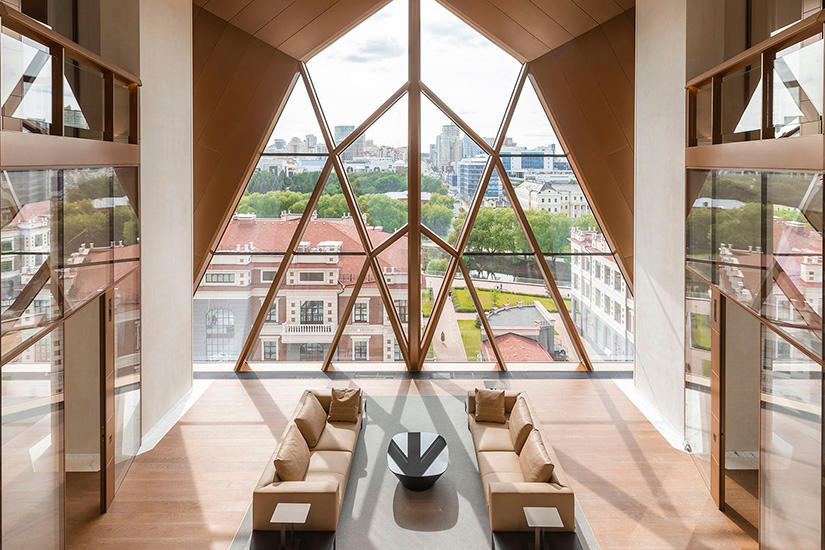

Russian Copper Company, Ekaterinburg I Foto : Oleg Kovalyuk
La nuova sede aziendale, suddivisa in 15 piani, raggiunge gli 88 m di altezza. La struttura reticolare a cristalli della facciata è stata realizzata in maniera molto marcata attraverso sporgenze triangolari in rame e ciascun elemento occupa due piani. Tuttavia, l’architettura della facciata non risponde soltanto a criteri estetici, ma soddisfa anche scopi climatici: i pannelli metallici con funzione ombreggiante sono in perfetto equilibrio con le ampie superfici vetrate. Questa disposizione mitiga il calore estivo e lascia entrare i raggi solari in inverno.
I convettori a pavimento Katherm HK garantiscono sempre un clima gradevole
Date le ampie escursioni termiche presenti tutto l’anno, è indispensabile realizzare un concetto di climatizzazione che superi le differenze estreme senza fatica. Quindi, negli ambienti interni deve regnare un clima gradevole anche in caso di escursioni termiche estreme dalla notte al giorno (per es. -20 °C di notte e +5 °C di giorno). La soluzione? I convettori a pavimento Katherm HK. I Katherm per il riscaldamento e il raffrescamento impediscono l’entrata di aria fredda nell’edificio in inverno e raffrescano nei caldi mesi estivi. Nell’edificio sono installati 311 Katherm HK e 56 Katherm NK che sfruttano la convezione naturale. Sono collegati nei piani tramite tagli obliqui a formare una stringa. Inoltre, i Katherm apportano aria di alimentazione negli ambienti. L’afflusso di aria fresca negli ambienti interni è importante, ad esempio per stemperare la concentrazione di agenti patogeni e ridurre in maniera rilevante il rischio di contagio da virus. In questo modo, tra l’altro, si riduce la concentrazione ambientale di CO2 e di conseguenza aumenta l’aria respiratoria. Infatti, una quantità eccessiva di CO2 nell’aria causa stanchezza e riduce la capacità di concentrazione. A Ekaterinburg tutti gli apparecchi sono collegati al sistema di automazione dell’edificio tramite un’interfaccia KNX.
I convettori a pavimento Kampmann hanno a disposizione i dati BIM. Sulla base delle informazioni sul prodotto e sull’edificio è stato possibile sviluppare in Revit dei modelli in 3D dei canali completi. La pianificazione in Revit o in un altro software di pianificazione BIM offre ai team di progetto la possibilità di collaborare ovunque e in qualunque momento, una modalità di lavoro che consente una progettazione più efficiente e sostenibile a livello economico.
I convettori a pavimento sono stati adeguatamente progettati, prodotti e forniti sulla base dei disegni delle facciate in sintonia con il piano costruttivo di Kampmann.
Il risultato in loco sono i canali posti davanti a porte-finestre, che in definitiva rappresentano una soluzione architettonicamente e tecnicamente perfetta.
