Fan Coils

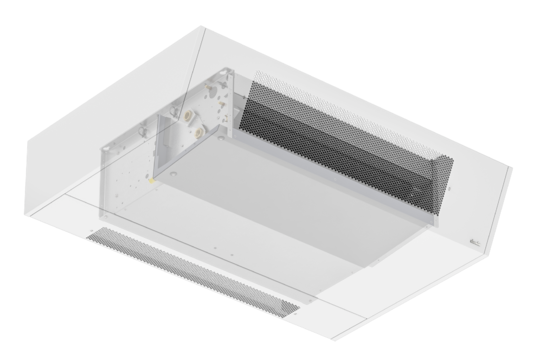

Venkon XL
Fan Coils, aria di ricircolo. Riscaldamento, raffrescamento per una maggiore pressione esterna.
Panoramica
Monitoriamo gli effetti dei nostri prodotti sull’ambiente lungo tutto il loro ciclo di vita, “cradle to cradle” (dalla culla alla culla). Il risultato sono le Dichiarazioni ambientali di prodotto (DAP). Le DAP possono essere integrate senza problemi in tutti i più comuni sistemi di certificazione della sostenibilità degli edifici come DGNB, BREEAM o LEED, e sono disponibili nell’area download. Inoltre il prodotto è registrato nella piattaforma prodotti per l'edilizia DGNB Navigator.
Grazie a un ricco programma di accessori possiamo soddisfare già in fabbrica molti dei desideri dei nostri clienti. Kit valvole installate, pompe condensa montate e cablate e silenziatori rappresentano solo una parte della nostra ampia gamma di possibilità.
Questo Fan Coil è garanzia di prestazioni XL, anche in presenza di elevate perdite di pressione risultanti sul lato aria. I ventilatori EC impiegati prevedono una regolazione continua della velocità tramite segnale 0-10 V CC.
È possibile scegliere tra quattro grandezze costruttive adatte a qualsiasi caso o zone di edifici, che devono essere raffrescati e/o riscaldati.
La facilità della manutenzione è data dalla vaschetta di raccolta condensa estraibile e dagli accessori ben accessibili (valvole, attuatori, filtri). In questo modo rispettiamo anche le disposizione della VDI 6022.
La sua struttura molto sottile rende Fan Coil Venkon XL perfetto per l’installazione nei controsoffitti. Fan Coil Venkon XL può essere combinato in maniera flessibile con un’unità di collegamento per tubo rotondo per condurre l'aria in modo mirato verso i componenti di ventilazione.
Idoneo per le pompe di calore
Questo prodotto è idoneo per l’utilizzo con una pompa di calore o un altro sistemi a bassa temperatura. Riducete il fabbisogno energetico, i costi di esercizio e le emissioni con i nostri prodotti della gamma Heat Pump ready. Renderete così voi e i vostri clienti indipendenti dai combustibili fossili.
Per molti campi d’impiego, dai capannoni industriali agli uffici e agli hotel fino alle abitazioni private, abbiamo la giusta soluzione di pompe di calore.
→ Per saperne di più
L’apparecchio può essere pulito facilmente ed è certificato nella sua interezza a norma VDI 6022. Nella versione standard, il Venkon XL è dotato di filtro ePM10>50% (M5) / MERV 8 o ePM1>50% (F7) / MERV 13.
Lo scambiatore di calore di grandi dimensioni garantisce la massima erogazione di potenza.
L’apparecchio può essere montato sospeso sul soffitto tramite aste filettate o saldamente fissato alla soletta in calcestruzzo con rondelle in gomma per il disaccoppiamento acustico.
La vaschetta di raccolta condensa arriva fin sotto l’area di attacco dello scambiatore di calore per raccogliere la condensa che si forma. Completamente rivestita, isolata e adatta per una facile pulizia. Per le valvole sono disponibili vaschette di raccolta condensa separate.
L’attacco acqua e il collegamento elettrico sono posizionati in modo alternato fuori dall’apparecchio e garantiscono così un collegamento facile e ben accessibile.
- Il Fan Coil Venkon XL è dotato di serie di una regolazione elettromeccanica e, in via opzionale, di regolazione KaControl.
- Grazie all’interfaccia Modbus opzionale gli apparecchi con dotazione di regolazione KaControl possono essere interconnessi a determinati sistemi, singolarmente oppure in gruppi con regolatori impianto Kampmann sovraordinati e programmati in fabbrica.
- Inclusa in via opzionale o direttamente montata e cablata sull’apparecchio di base.
- Prevalenza max.: 20 m con 6 l/h
- Portata max.: 37 l/h con prevalenza 2 m
