Nell'abito della direttiva sulla progettazione eco-compatibile è stata emanata la nuova Direttiva UE 1253/2014
Dallo 01/01/2016 sono in vigore importanti requisiti per le unità di ventilazione, che dal 2018 sono stati ulteriormente ampliati. Scopo di tali requisiti è migliorare l'efficienza delle unità di ventilazione e ridurre così il consumo energetico. Di seguito una panoramica delle possibili configurazioni delle unità in base alla nuova direttiva sulla progettazione eco-compatibile.
Sintesi dei punti principali di cui alla UE 1253/2014
- Suddivisione degli apparecchi di ventilazione in ventilazione degli spazi abitativi (Uvr, fino a 250 m³/h*) e ventilazione degli spazi non abitativi (UVnr, da 250 m³/h*)
- Distinzione tra unità di ventilazione unidirezionali (Uvu) e unità di ventilazione bidirezionali (Uvb)
- Obbligo di regolazione della velocità dei ventilatori a più livelli (> 2 livelli) oppure continua
- Indicazioni sull'efficienza dei ventilatori
- Obbligo di recupero del calore per Uvb
- Indicazione sul recupero del calore minimo per Uvb
- I sistemi di recupero del calore devono essere regolabili e dotati di modulo termico (bypass)
- Max. corrente assorbita/rendimento dell'intero apparecchio di ventilazione
- Recupero del calore:
- Dallo 01.01.2016: percentuale di recupero > 67% (secondo EN 308)
- Dallo 01.01.2018: percentuale di recupero > 73% (secondo EN 308)
- Recupero di valore nei sistemi KV:
- Dallo 01.01.2016: percentuale di recupero > 63% (secondo EN 308)
- Dallo 01.01.2018: percentuale di recupero > 68% (secondo EN 308)
* fra 250 m³/h e 1000 m³/h il produttore può scegliere la classe di appartenenza (Uvr o UVnr)
Panoramica delle configurazioni delle unità conformi a ErP dopo il 01/01/2016
1. Unità di ventilazione unidirezionale (Uvu) con flusso di aria libero
Il ricambio dell'aria avviene tramite un ventilatore. In funzione della variante scelta (1 o 2 ) il locale si trova in condizione di leggera sovra- o sottopressione, con l'aria assorbita dall'esterno o espulsa verso l'esterno attraverso le aperture.
Vantaggi
- Bassi costi di investimento
- Condotte dell'aria in numero esiguo e di dimensioni ridotte
- Durata dei filtri elevata
- Regolazione efficiente della temperatura tramite apparecchi decentralizzati
Svantaggi
- Nessun recupero del calore

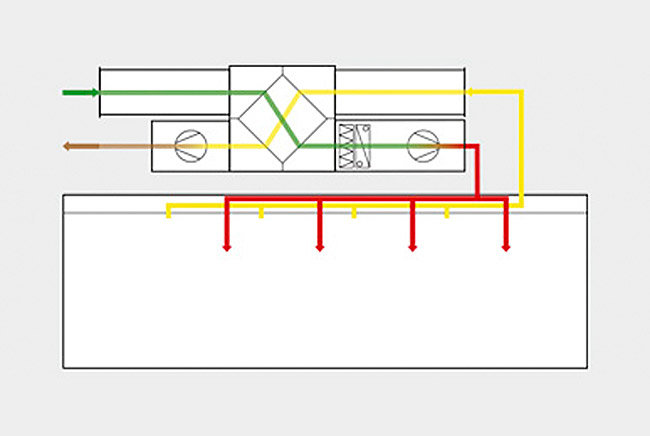

2. Unità di ventilazione bidirezionale (Uvb) come apparecchio di ventilazione centrale con recupero del calore
Il ricambio d'aria e la regolazione della temperatura avvengono tramite l'apparecchio centrale.
Vantaggi
- Libertà nella scelta dei componenti in base al principio modulare, ad es. con l’Airblock FG
Svantaggi
- Ingombro maggiore di apparecchio e condotte di ventilazione
- Durata dei filtri ridotta
- Elevato assorbimento di potenza dei ventilatori

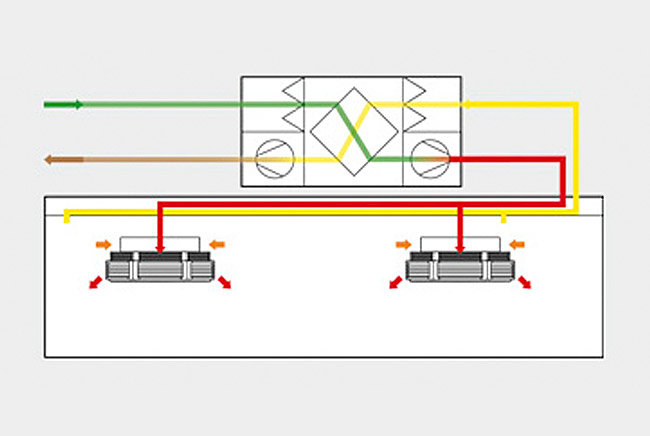

3. Unità di ventilazione bidirezionale (Uvb) come sistema Hybrid ECO con recupero del calore
Il ricambio dell'aria avviene attraverso un'unità di ventilazione centrale dotata di efficace sistema di recupero del calore; la regolazione delle temperatura avviene tramite gli apparecchi decentralizzati.
Vantaggi
- Condotte dell'aria più piccole (rispetto all'apparecchio centrale)
- Ingombro minore dell'apparecchio di ventilazione (rispetto all'apparecchio centrale)
- Durata dei filtri elevata
- Regolazione efficiente della temperatura tramite apparecchi decentralizzati
- Dispendio energetico per il riscaldamento notevolmente minore
Download della scheda informativa
Concretizzazione ed effetti pratici degli apparecchi non destinati alla ventilazione residenziale in base all’Ordinanza UE
Per una migliore comprensione dell’Ordinanza UE 1253/2014, i requisiti sono stati elaborati in forma grafica, allo scopo di chiarire quando un apparecchio è interessato dai requisiti dell’Ordinanza UE.
Nella prima pagina del file vengono rappresentati tutti i requisiti tecnici a partire dal 2016. La seconda pagina mostra i requisiti (ved. in verde) entrati in vigore con l’inasprimento in atto dallo 01.01.2018. Viene proposta una differenziazione fra unità di ventilazione sulla base della portata massima di aria, nonché fra unità di ventilazione per spazi abitativi e unità di ventilazione per spazi non abitativi. A seconda della configurazione dell’apparecchio di ventilazione vengono mostrate le rispettive conseguenze effettive.
