Un progetto sottopavimento con convezione naturale? – Certamente!

A livello architettonico le ampie facciate in vetro non passano mai di moda. Ambienti inondati di luce e la vista a 360° sull'esterno sono sempre molto apprezzati. Poiché la tecnica di climatizzazione non deve essere di ostacolo alla visuale sul mondo, i convettori a pavimento davanti alle porte-finestre rappresentano un’ottima soluzione. È possibile scegliere fra apparecchi high-end per riscaldamento, raffrescamento e ventilazione, come il Katherm HK. Per le esigenze meno complesse sono disponibili anche apparecchi con convezione naturale. Il Katherm NK e il supporto completo per la pianificazione offerto da Kampmann sono esattamente ciò che fa al caso di progettisti e impiantisti termici che intendono maturare esperienze nei progetti a pavimento.

Il Katherm NK costituisce la base solida del programma a pavimento di Kampmann. Viene impiegato nei locali con requisiti di riscaldamento relativamente statici, ad es. contesti abitativi, aree di corridoio, serre, esercizi di ristorazione, punti vendita ed espositivi oppure atri degli hotel. Può essere utilizzato per schermare efficacemente la caduta di aria fredda sulle grandi superfici vetrate e ridurre così significativamente la formazione di acqua di condensa. Il funzionamento alle basse temperature garantisce uno speciale risparmio energetico. I costi di esercizio si mantengono così a un livello sempre contenuto.

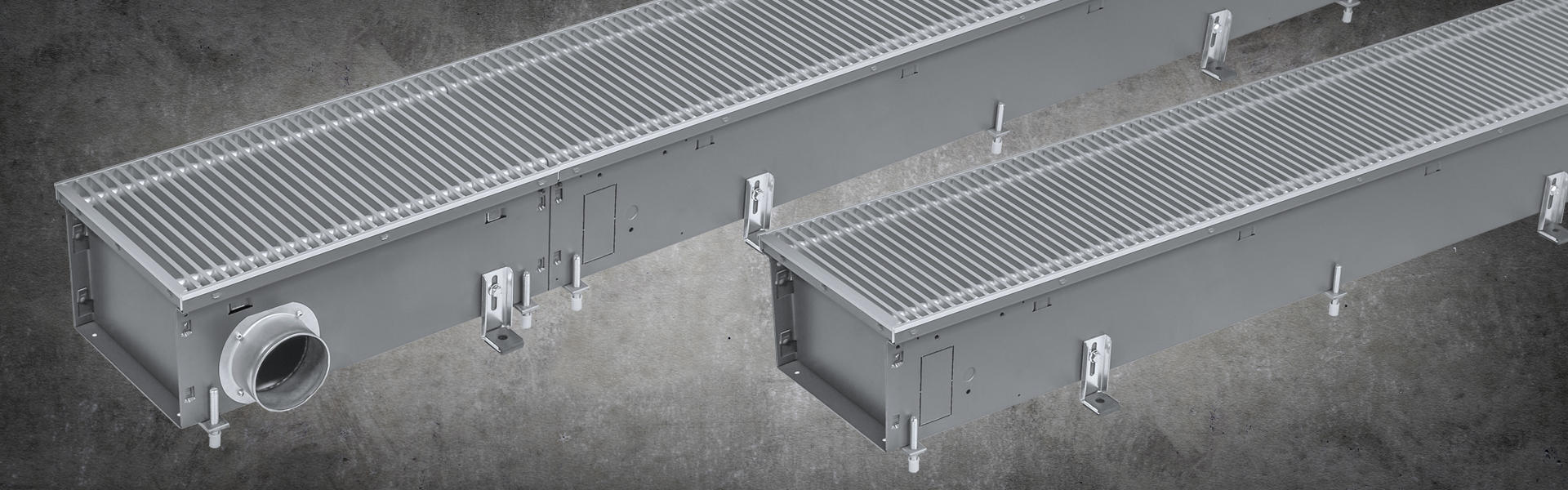

NK = Convezione naturale

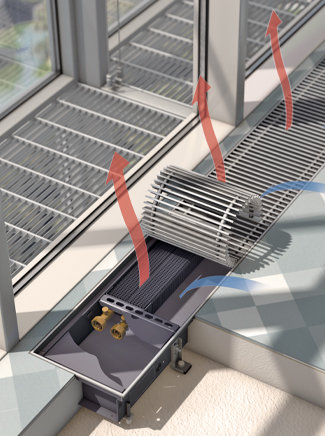

Con il Katherm NK presentiamo una variante di Katherm che funziona in base al principio della convezione naturale: l’aria ambiente fresca arriva al convettore, si riscalda, quindi sale verso l’alto. In questo modo si forma un cilindro d’aria ambiente che garantisce un profilo di temperatura omogeneo, ovviamente con una velocità di distribuzione dell’aria ridotta, al fine di incrementare il comfort. La convezione naturale non necessita di supporto del ventilatore, in quanto si possono sfruttare al meglio le caratteristiche termiche dell’aria ambiente riscaldata. Meno parti mobili significano anche funzionamento assolutamente silenzioso.

Il flusso di aria calda contrasta il flusso di aria fredda sul lato esterno o della finestra e impedisce così la formazione di acqua di condensa sulla facciata. Oltre alla funzione di schermatura dell’aria fredda, l’apparecchio può svolgere quella di copertura del calore residuo.

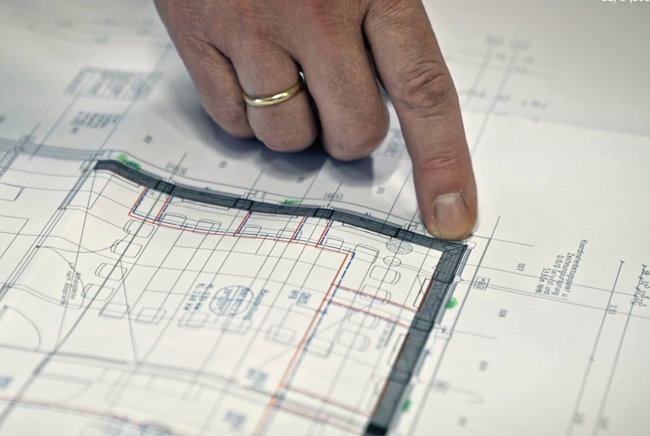

Il Katherm NK semplifica la pianificazione

Il canale a pavimento è solitamente disponibile in cinque larghezze, quattro altezze di montaggio e 22 lunghezze. Sono naturalmente possibili realizzazioni su misura per tutte le geometrie degli edifici, ad es.angoli bisellati, esecuzioni curve o incavi per colonne e zoccoli di facciata.

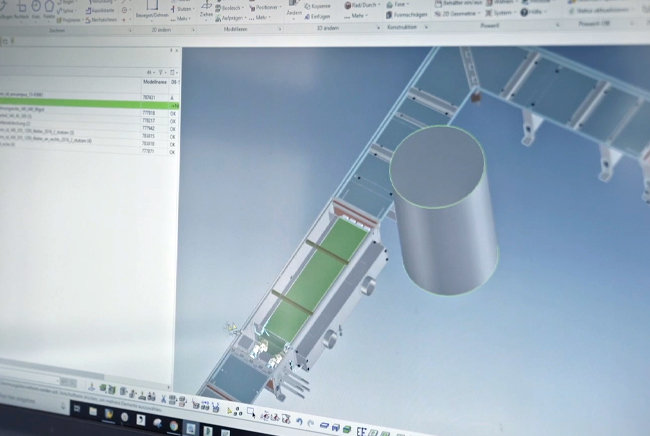

Vengono messi a disposizione del progettista o del costruttore del sistema di riscaldamento previsto tutti i dati necessari sul prodotto, fra cui quelli richiesti dallo standard BIM e dalla norma VDI 3805. Per i progetti più grandi Kampmann ha a disposizione un proprio reparto preposto alla costruzione, in cui gli apparecchi vengono progettati con assoluta precisione e integrati nel piano di progetto dell’edificio. Ciò comporta non solo un notevole grado di sicurezza nella pianificazione da parte del professionista preposto, ma anche notevoli vantaggi per l'azienda addetta al montaggio.

Consegna ponderata e montaggio rapido

Grazie a processi ben coordinati presso Kampmann gli apparecchi vengono imballati e consegnati in modo graduale. In base alle diciture presenti sugli apparecchi è possibile determinare facilmente la posizione esatta nel piano di progetto e così anche nell'edificio.
I Kampmann Katherm NK, semplici e veloci da montare, fanno risparmiare tempo prezioso nel cantiere. Per l’orientamento si utilizzano gli ausili di montaggio di serie e le funzioni di regolazione dell’altezza. Il Katherm NK presenta inoltre attacchi valvola Eurocono, che riducono il tempo di montaggio e consentono di risparmiare sui costi.

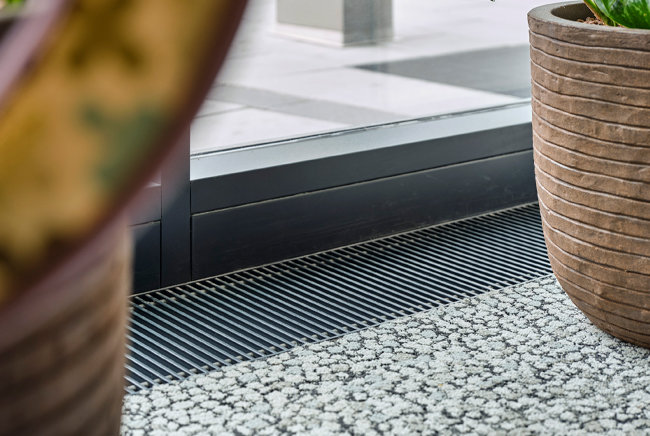

Impiego di Katherm NK

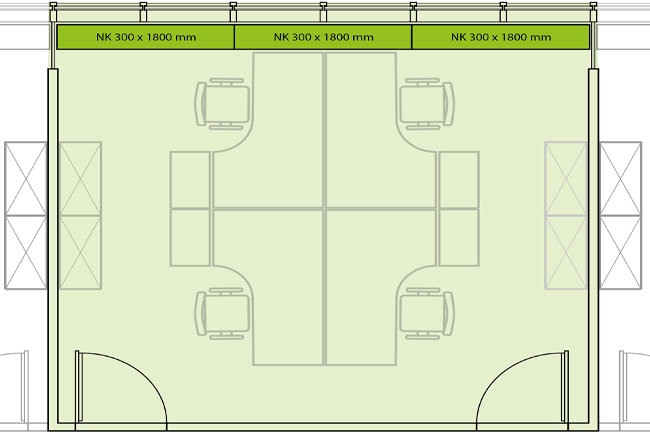

I convettori a pavimento vengono impiegati di frequente negli edifici adibiti a uffici con porte-finestre. Questa architettura è apprezzata anche nelle sedi delle medie imprese, dove lavorano ad esempio 300 collaboratori, nonché nelle sedi dei Gruppi con svariate migliaia di collaboratori. Gli uffici moderni sono spesso concepiti per quattro postazioni di lavoro e occupano una superficie di 26 m². Per le medie imprese a fronte di un carico di riscaldamento di ca. 1200 W per ufficio si ottiene all’incirca un carico di riscaldamento complessivo di 90 kW per tutti i locali adibiti a ufficio. In questo esempio approssimativo la scelta può ricadere sul Katherm NK 300 con un’altezza di 92 mm Un apparecchio lungo 180 cm ha una potenzialità di riscaldamento fino a 400 W in caso di di temperature di riscaldamento ipotizzate di 60/50/20 °C.

Grazie alla pluriennale esperienza di Kampmann nei progetti a pavimento i partner possono ricevere consulenza per una pianificazione degli spazi improntata alla massima flessibilità. La disposizione e il dimensionamento modulare dei convettori a pavimento vengono così selezionati in modo da permettere la modifica a posteriori delle dimensioni degli uffici. Il concetto di climatizzazione prende infatti già in considerazione la possibilità di spostare o rimuovere pareti leggere.

Spesso inoltre entra in gioco un foyer inondato di luce. Considerando ad esempio un ambiente di 260 m² e una facciata in vetro continua di 26 m si potranno installare 18 unità del Katherm NK 300 con un’altezza di 150 mm e una lunghezza di 160 cm, per trasportare un carico di calore approssimativo di ca. 10,8 kW.

Tutte le varianti di prodotto sono disponibili qui

Regolazione semplice – Aria di alimentazione possibile

Il sistema a pavimento viene regolato con una combinazione di termostato ambiente o cronotermostato e valvole preimpostabili con attuatore. Il termostato consente di impostare la temperatura ambiente desiderata; se scende sotto il valore impostato, l’attuatore termoelettrico apre la valvola sul lato dell'acqua. Le valvole termostatiche possono essere impostate in fabbrica.

Tramite il modulo aria di alimentazione Katherm ZL è possibile apportare aria di alimentazione trattata nelle stanze. Elementi a cursore integrati nei moduli dell’aria di alimentazione permettono di regolare la portata d’aria in loco. Sono disponibili vari formati e dimensioni dei manicotti per le diverse dimensioni degli apparecchi.
